IRS

Durch die stabförmige Bauart eignen sich keramische Elstein IRS-Strahler vorzugsweise für linienförmige Erwärmungsaufgaben.

Ein Beispiel für linienförmige Erwärmungsaufgaben ist in der Holzindustrie zu finden, wo Stabstrahler IRS zum Vorwärmen von Kantenumleimern eingesetzt werden.

Strahler der IRS-Serie verfügen über zwei seitliche Montagesockel, mit denen sie durch zwei Befestigungsklammern an einem Montageprofil befestigt werden. Sie sind ausgelegt auf Betriebstemperaturen bis 750 °C. Mit Hilfe von Montageprofilen sind Flächenleistungen bis 72,0 kW/m² realisierbar.

Elstein Stabstrahler IRS stehen standardmäßig in zwei Bauformen zur Verfügung und decken den Leistungsbereich von 200 W bis 600 W ab.

Standardausführung

Betriebsspannung 230 V
Anschlussenden 60 mm
zwei Montagesockel
zwei Befestigungsfedern
UR/UL-Zertifikat für viele Varianten

Varianten

Sonderleistungen
Sonderspannungen
verlängerte Anschlussenden
stromführende AE mit Ringkabelschuhen

Auf größeren Bildschirmen ist an dieser Stelle eine 3D-Ansicht des Produkts verfügbar.

Leistungsübersicht

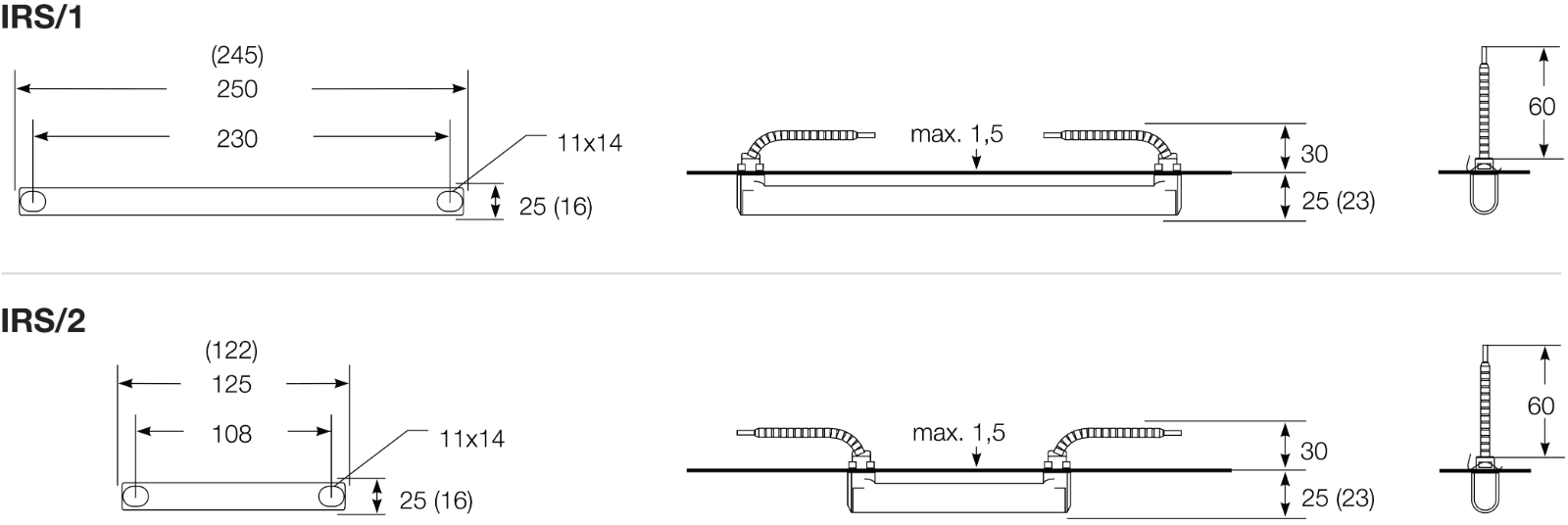

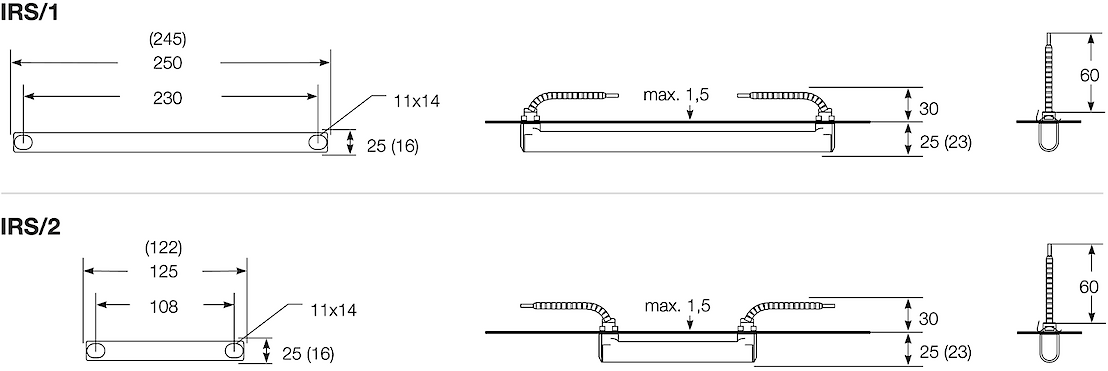

Abmessungen

Thermoelementstrahler

integriertes Thermoelement Typ K (NiCr-Ni)
Bezeichnung T-IRS | T-IRS/2
TE-Anschlussenden 100 mm

Hinweise

Die Leistung ist regelbar mittels Thermoelementstrahlern in Verbindung mit Temperaturreglern TRD, Thyristorschalteinheiten TSE und weiterem Zubehör.

IR-Strahlungsflächen können mit Montageprofilen MPO aufgebaut werden.

Für den jeweiligen Anwendungsfall sind die nationalen Sicherheitsvorschriften zu beachten, wie zum Beispiel die IEC- oder EN-Norm 60519-1, Sicherheit in Elektrowärmeanlagen.

Weitere Informationen und Sicherheitshinweise befinden sich in der jedem Strahler beigefügten Montageanleitung.

Technische Änderungen vorbehalten. Produkte können von Abbildungen abweichen. Einbaumaße und Produktabmessungen in mm.
